Começar uma obra sem planejamento elétrico pode transformar o sonho da casa nova em uma dor de cabeça. Comprar materiais sem critério pesa no bolso, coloca a segurança da família em risco e aumenta as chances de retrabalho.
O projeto elétrico residencial funciona como um mapa: orienta cada etapa, evita desperdícios, organiza a lista de compras e garante tranquilidade. Neste guia, entenda por que investir no projeto é o passo mais inteligente para proteger sua casa e economizar. Confira só:
NBR 5410: a base do projeto de instalações elétricas
Para garantir total segurança e durabilidade na instalação elétrica residencial, é indispensável seguir a NBR 5410, norma reconhecida nacionalmente. Essa regulamentação estabelece critérios rigorosos para projetar, executar e manter instalações de baixa tensão, abordando desde o tipo de fio e cabos até a proteção contra choques e incêndios. A NBR 5410 trata o sistema de aterramento como um dos pilares da segurança da instalação.
Mais do que um detalhe burocrático, respeitar a NBR 5410 é condição para evitar acidentes domésticos, sobrecargas e prejuízos. Ela traz base legal e física para o funcionamento seguro de todos os sistemas elétricos da residência. Na Santil, orientamos clientes e profissionais a nunca ignorarem essa base, é ela que traz tranquilidade para qualquer projeto elétrico residencial.
Passo a passo: como é estruturado um projeto elétrico residencial?
O desenvolvimento de um projeto elétrico residencial segue etapas lógicas que evitam improvisações e desperdícios. O processo começa com o levantamento das necessidades da residência, passa pelo cálculo de cargas e segue para a divisão dos circuitos, posicionamento estratégico de pontos de luz e tomadas, além da escolha dos dispositivos de proteção.
Cada fase é essencial: garante que, ao comprar materiais de infraestrutura elétrica da Santil, você saia da loja com tudo certo, sem compras a mais ou a menos. Nossa equipe está pronta para orientar tanto quem faz a própria reforma quanto o profissional de obra, sempre pontuando com precisão cada etapa do projeto.
1. Levantamento de cargas e potência total
Todo projeto começa ao listar os aparelhos e pontos de consumo de energia: geladeira, micro-ondas, TVs, chuveiros, iluminação e outros. Cada item tem potência definida, que deve ser somada para calcular a carga total que a casa precisa receber da concessionária.
Isso evita quedas de energia e define o dimensionamento dos cabos e quadros. Ao definir corretamente esse levantamento, o orçamento da sua lista de compras na Santil se torna preciso e econômico, sem desperdício.
2. Divisão estratégica de circuitos
Repartir os circuitos é vital para segurança e eficiência. Não se pode conectar vários aparelhos potentes no mesmo disjuntor. Chuveiros, fornos elétricos e ar-condicionado exigem circuitos exclusivos, até porque isso implica em cabos de bitolas maiores, como 4mm² ou 6mm², produtos disponíveis com preço justo na Santil.
Vale lembrar também que a NBR 5410 recomenda a divisão da instalação de forma que circuitos de iluminação sejam independentes dos circuitos de tomadas. Essa divisão reduz as chances de sobrecarga e incêndio, além de facilitar o conserto caso haja falha em algum setor da casa.

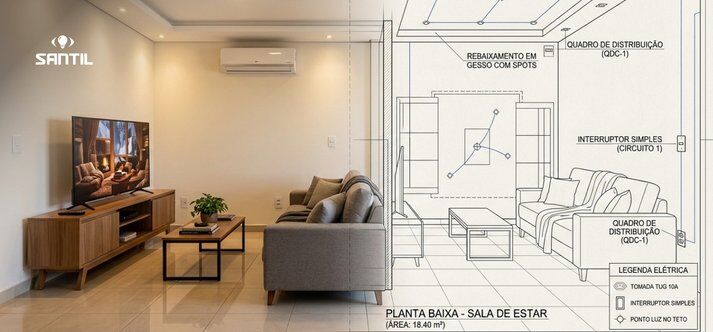

3. Pontos de tomada e luz: ergonomia e conforto
O estudo do posicionamento dos tipos de tomadas e interruptores previne futuras reformas e o uso de extensões. O ideal é distribuir tomadas em locais estratégicos, considerando altura, acessibilidade e rotina dos moradores. Um projeto bem detalhado dá conforto, evita riscos e valoriza o imóvel. A Santil oferece suporte consultivo para montar a lista ideal de acessórios e módulos para cada ambiente.
Dimensionamento de tomadas por ambiente (segundo a norma)
|
Cômodo da Residência |
Regra da NBR 5410 para Tomadas |
Objetivo Prático |
|
Cozinhas e Lavanderias |
Mínimo de 1 tomada a cada 3,5m de perímetro. |
Suportar aparelhos pesados de bancada com segurança. |
|
Salas e Quartos |
Mínimo de 1 tomada a cada 5m de perímetro. |
Evitar o uso perigoso de benjamins e extensões. |
|
Banheiros |
Pelo menos 1 tomada junto ao lavatório (mín. 60cm do boxe). |
Garantir o uso seguro de secadores e barbeadores. |
Dispositivos obrigatórios que não podem faltar no seu plano
Um projeto seguro não dispensa dispositivos que vão muito além dos tradicionais disjuntores. Entre eles, o Interruptor Diferencial Residual (DR) e o Dispositivo de Proteção contra Surtos (DPS) são fortmenete recomendados e, em diversas situações previstas pela NBR 5410, obrigatórios para garantir a segurança da instalção.
Eles garantem proteção contra choques e danos aos equipamentos, ou seja, segurança para toda a família e para seus investimentos. A Santil, referência em qualidade e variedade, oferece esses itens certificados, com entrega rápida ou retirada em loja — benefícios que tornam sua obra mais prática e segura.
O papel do interruptor DR contra choques elétricos
O interruptor DR (Diferencial Residual) é indispensável para proteger contra choques elétricos, interrompendo automaticamente a energia ao detectar qualquer fuga de corrente. Sua função é essencial em áreas com potencial de contato com água ou em locais onde circulam crianças e pets.
Sua instalação deve seguir a orientação de especialistas e sempre figurar na lista de compras da Santil, cuja curadoria prioriza a segurança dos clientes. Veja mais opções de dispositivos DR na categoria de proteção do nosso site.
O protetor de surtos (DPS) e a vida útil dos seus equipamentos
O Dispositivo de Proteção contra Surtos (DPS) atua como guarda-costas dos seus eletrodomésticos e eletrônicos. Ele protege os equipamentos contra surtos transitórios de tensão causados por descargas atmosféricas e manobras na rede elétrica, garantindo que sua geladeira, TV ou computador não queimem. A Santil orienta o simples investimento em DPS, que evita prejuízos inesperados e funciona como seguro silencioso para toda a residência.
Quem está habilitado para assinar um projeto elétrico residencial?
Somente profissionais legalmente habilitados, como engenheiros eletricistas ou técnicos em eletrotécnica com registro no CREA ou conselho equivalente, podem elaborar e assinar um projeto elétrico residencial válido.
Essa exigência protege o consumidor de obras mal feitas e garante responsabilidade técnica sobre a instalação. Antes de contratar, verifique se o profissional está devidamente credenciado — essa é uma orientação fundamental que a equipe Santil sempre repassa aos seus clientes.
O que acontece se eu fizer a instalação sem um projeto prévio?
Instalar sem um projeto aumenta riscos severos: curtos-circuitos, gastos excessivos com materiais desnecessários, falta de pontos em locais essenciais e até recusa de fornecimento pela concessionária. Em algumas situações específicas, como ampliações de carga ou padrões de entrada diferenciados, a concessionária pode exigir documentação técnica
O caminho mais econômico e seguro é iniciar qualquer obra com um planejamento detalhado — como orienta a Santil, que oferece suporte especializado desde o primeiro contato.
Posso usar o mesmo disjuntor para as tomadas da cozinha e da sala?
A NBR 5410 prevê circuitos específicos para tomadas de cozinhas, áreas de serviço, lavanderias e locais similares, devido à maior demanda de potência desses ambientes. Isso se deve às diferenças de carga e segurança. A NBR 5410 recomenda circuitos específicos para cozinhas e áreas de serviço devido à maior demanda de potência desses ambientes.
Como economizar na compra dos materiais elétricos da minha obra?
O projeto elétrico residencial bem feito apresenta a quantidade exata de cabos, disjuntores, tomadas, interruptores e acessórios necessários para a sua obra.
Com essa lista em mãos, você compara preços e aproveita as vantagens da Santil: preços competitivos, compras por lote, agilidade no frete ou retirada rápida direto na loja. Assim, evita desperdício e retorna apenas quando for realmente necessário, com consultoria do nosso time de vendas.
Ao investir em um bom projeto elétrico residencial, você diminui as chances de erros e gastos extras, fortalece a valorização do imóvel e prioriza a segurança da família. A Santil reforça sua missão de entregar materiais elétricos confiáveis, curados por especialistas, com atendimento consultivo e logística à altura da sua obra. Aproveite para continuar navegando e confira também os principais tipos de iluminação para sua casa e complete seu projeto elétrico.
